一、 什么是超聲波泥位計？
超聲波泥位計，正式名稱為超聲波泥水界面儀或超聲波淤泥界面儀，是一種利用超聲波時差法對液體中污泥與清水的分界面（即泥水界面）進行非接觸式、在線連續測量的專用儀表。
核心功能：實時、準確地測量沉淀池、濃縮池等構筑物中污泥層的厚度（泥位），為排泥泵的自動啟停提供關鍵控制信號，優化工藝運行。
工作原理：探頭向水中發射超聲波脈沖，聲波在傳播過程中遇到密度發生顯著變化的泥水界面時會產生反射。儀表通過計算聲波從發射到接收的時間，結合水體中的聲速，計算出探頭到界面的距離。在已知探頭到池底高度的情況下，即可得到污泥厚度。

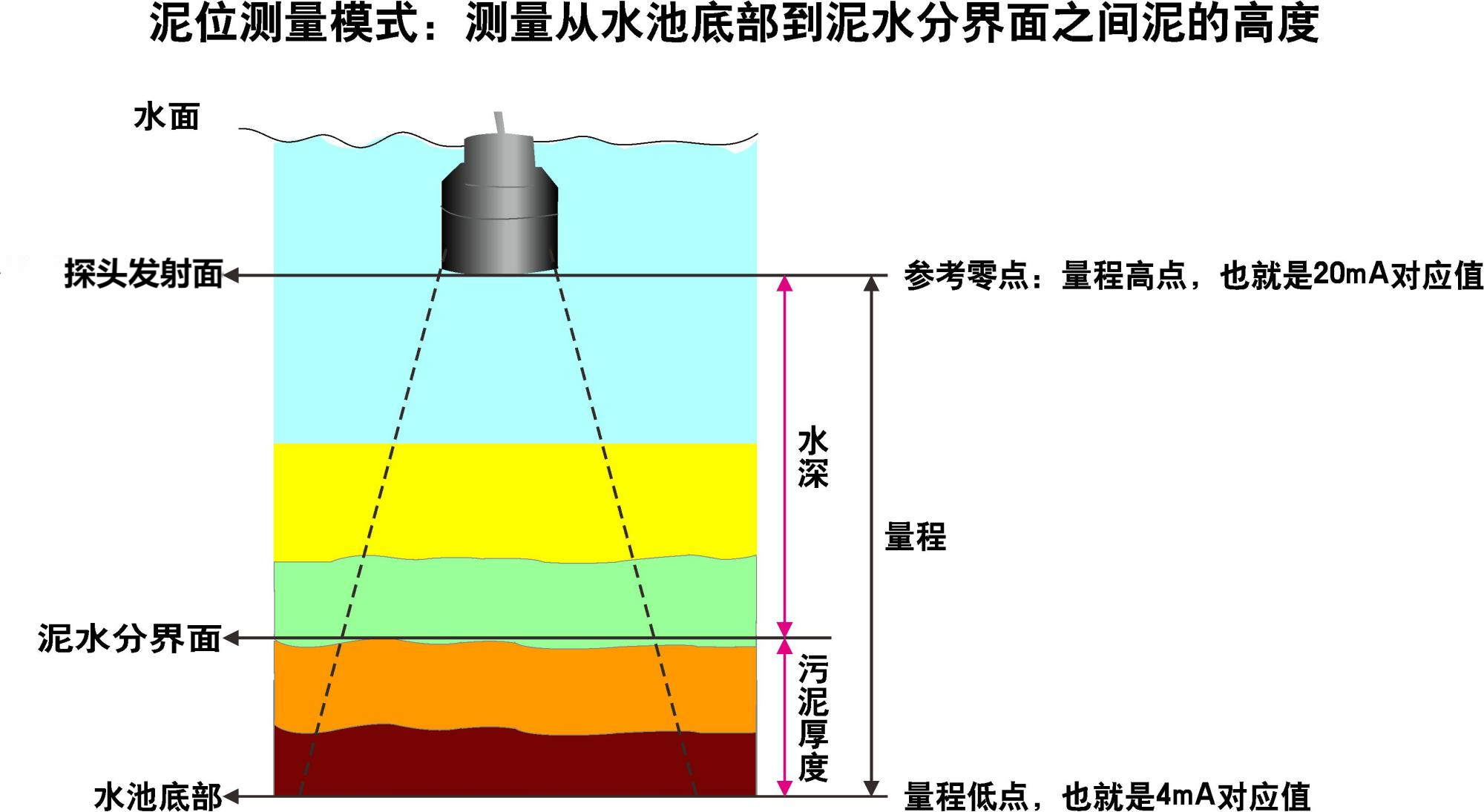

測量模式： 泥位測量模式：直接顯示從池底到泥水界面的污泥層高度（即泥位）。這是最常用的模式。
水深測量模式：顯示從探頭發射面到泥水界面的距離。
二、選型配置指南
選型是通過組合“選型碼”來完成的。以 WSS230 為例，主要步驟和選型表示例：
確定量程與接口：例如，10米量程，G1/2螺紋 -> 選型碼 R。
選擇探頭材質：例如，腐蝕性環境 -> 選型碼 N6 (PTFE)。
選擇輸出與供電：例如，需要4-20mA和RS485，現場有220VAC電源 -> 選型碼 SF。
選擇電纜長度：例如，需要20米電纜 -> 選型碼 20。
選型示例：一個10米深、有腐蝕性的初沉池，需要4-20mA和RS485信號，220VAC供電，20米電纜。
完整選型碼：WSS230-R-N6-Q-SF-20
解讀：WSS230系列，10m/G1/2螺紋，PTFE防腐探頭，3.0級精度，4-20mA+RS485輸出/220VAC供電，20米電纜。
三、安裝、設置與調試要點

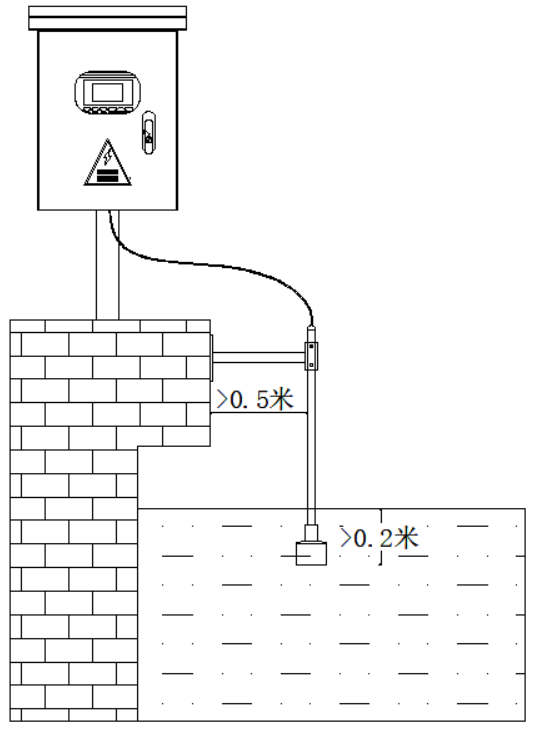

安裝要求（至關重要）：
垂直安裝：探頭必須與池底和泥面保持垂直。
避開干擾：安裝位置應遠離進水口、出水口、攪拌器、氣泡區域，探頭正下方不能有障礙物。
浸沒深度：探頭應完全浸沒，且發射面到最高泥面的距離需大于儀表盲區。
距離池壁：至少50cm，若池壁不平需加大距離。
電纜敷設：探頭信號電纜嚴禁與動力電纜（220V/380V）同槽敷設，至少保持50-100cm距離，必要時穿鍍鋅管屏蔽并可靠接地。
簡易參數設置（通過主機面板3個按鍵）：
進入菜單：通電后長按 SET 鍵約2秒。
選擇測量模式：進入“測量模式”菜單，選擇 “泥位測量”。
設置參考零點：輸入 “探頭發射面到池底的垂直距離”。這是計算泥位的關鍵基準。
設置量程高低點： 量程低點（4mA對應值）：通常設為0米（對應池底）。
量程高點（20mA對應值）：通常設為參考零點的值（即探頭高度），也可根據需要設為更小的值。
設置繼電器報警值：根據工藝要求，設置污泥厚度的高、低位報警點。
注意：“探頭選擇”、“參數校正”、“算法選擇”等高級參數請勿自行修改，應在專業人員指導下進行。
四、 典型應用場景與價值
初沉池：精準控制排泥周期，避免污泥發酵上浮或排泥不及時，解決“排泥時機難控”難題。
二沉池：監測污泥層高度，優化污泥回流比，防止污泥流失導致出水渾濁。
污泥濃縮池/儲泥池：監控泥位，控制污泥輸送量，避免池體溢滿或抽空。
價值體現：實現精準自動排泥，穩定出水水質；提高污泥處理效率；降低人工巡檢強度和誤判風險；節能降耗。
五、 總結與建議
超聲波泥位計（泥水界面儀）是污水處理廠沉淀池工藝不可或缺的核心監測儀表。
產品選擇：對于大多數應用，JFC或WSS230均是可靠選擇。重點關注量程、防腐要求和輸出信號。
成功關鍵：正確的安裝位置和規范的電氣接線（尤其是接地和電纜屏蔽） 是保證測量穩定、抗干擾的根本。
應用定位：它是控制**“污泥在哪里，有多厚”** 的儀表，與測量**“污泥有多少”** 的污泥濃度計（如PSS-9011） 功能互補，共同保障污泥處理系統的穩定運行。
